8个案例丨人手通过电器外壳上金属件间接触及内部布线合格吗?
案例问题

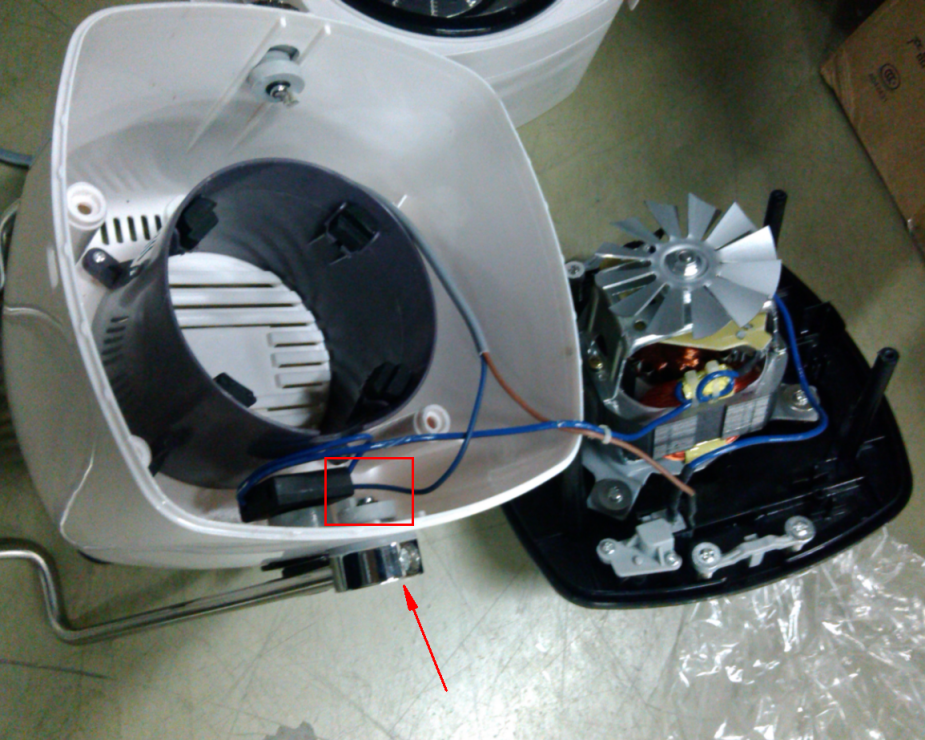

某电热水壶在PP塑料壳外再包裹金属外壳，未接地，金属外壳的压脚“爪子”接触内部布线，如图1所示。
图1金属外壳压脚“爪子”接触内部布线
（文中所有图片均来源于实拍）
该结构是否符合GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准8.2条款“只允许触及到那些由双重绝缘或加强绝缘与带电部件隔开的部件”的要求?
案例分析
笔者认为案例问题的电热水壶在图1所示的部位，带电部件到人手之间的防触电保护系统只有“内部布线的基本绝缘”，没有附加绝缘或接地保护的金属，不符合GB 4706.1-2005标准8.2条款的要求。
笔者在工作实践中还遇到类似的不合格案例：

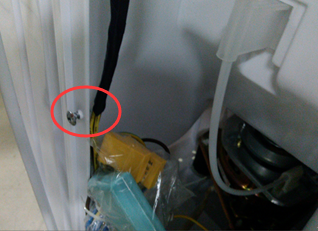

不合格案例1：洗衣机外壳金属螺钉接触内部布线，固定螺钉在人看不到的内部与内部布线直接接触，如图2所示。
图2 洗衣机外壳螺钉碰内部布线

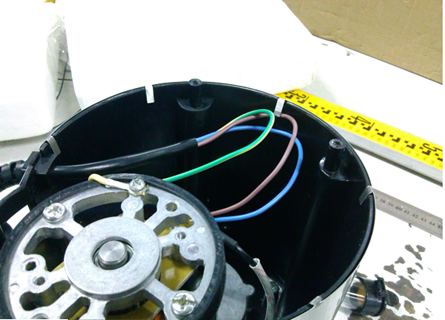

不合格案例2：搅拌机的提手金属轴与内部布线接触，如图3所示。
图3 搅拌机的提手金属轴与内部布线接触
不合格案例3：电饭锅内部布线接触人手可以摸到的上盖铰合弹簧，如图4所示。
图4 内部布线接触上盖铰合弹簧
不合格案例4： Ⅱ类器具面部桑拿器外壳金属螺钉触及内部布线，如图5所示。
图5 面部桑拿器外壳金属螺钉触及内部布线

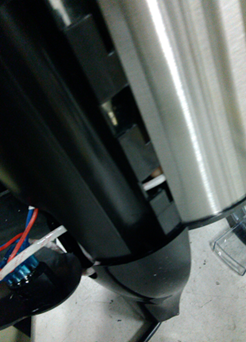

不合格案例5：电热水壶塑料电镀导电层手柄触碰内部布线基本绝缘，如图6所示。
图6 电热水壶塑料电镀导电层手柄触碰内部布线基本绝缘

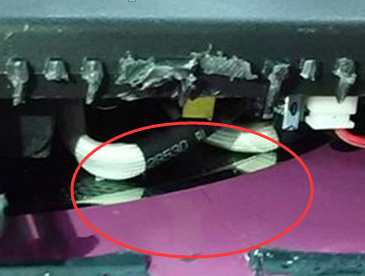

不合格案例6：厨房机械未接地的金属外壳触及内部布线，如图7所示。
图7 厨房机械未接地的金属外壳触及内部布线

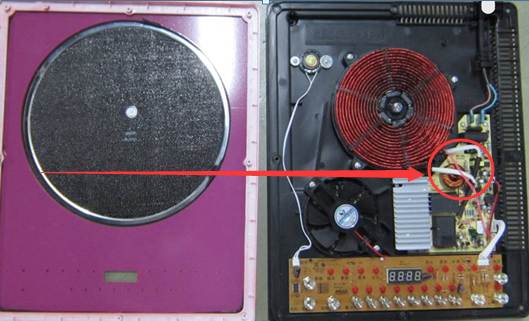

不合格案例7：电磁灶防干扰的未接地的金属环触及内部布线，如图8所示。
图8 电磁灶防干扰的未接地的金属环触及内部布线

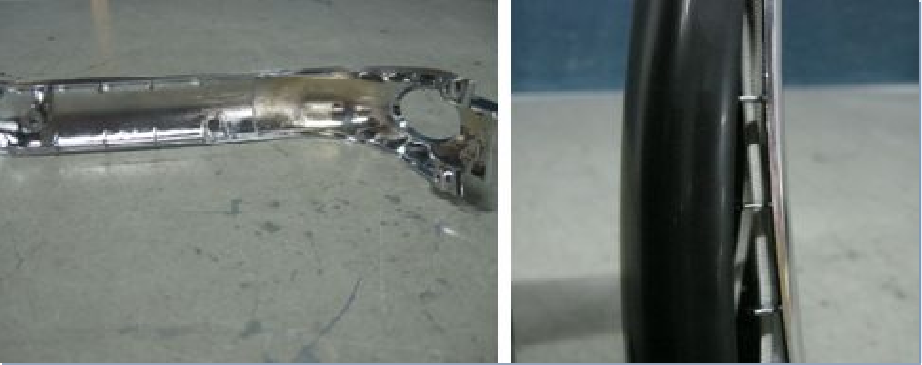

不合格案例8：人手通过电热水壶电镀金属层的装饰塑料圈接触内部布线基本绝缘，如图9所示。
图9 电热水壶电镀金属层塑料圈
总结一下，以上案例中，人手摸到金属，而金属又碰到内部布线，导致防触电不合格。
以案例问题的电热水壶为例，改进的思路可能有：
——在白色内部布线（基本绝缘）再包裹附加绝缘护套（如硅胶护套），或
——白色内部布线固定好，使其和不接地金属外壳之间空气层提供附加绝缘，或
——金属外壳接地。
标准条款
GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准
8.2 Ⅱ类器具和Ⅱ类结构，其结构和外壳对与基本绝缘以及仅用基本绝缘与带电部件隔开的金属部件意外接触应有足够的防护。
只允许触及到那些由双重绝缘或加强绝缘与带电部件隔开的部件。
通过视检和按 8.1.1 中所述，施加 IEC 61032 的B型试验探棒确定其是否合格。
注1：此要求适用于器具按正常使用工作时的所有位置，和取下可拆卸部件之后的状况。
注2：嵌装式器具和固定式器具，要在安装就位后进行试验。
信息来源：世界认证地图
