新国标关于带绝缘护套插销插头的要求（第2部分/共3部分）

GB 1002-2024标准强制要求插头带电插销应带有绝缘护套，并规定这个强制要求在2027-08-01开始实施。本次第二部分主要叙述带绝缘护套插销的机械强度要求。

带绝缘护套插销的机械强度要求

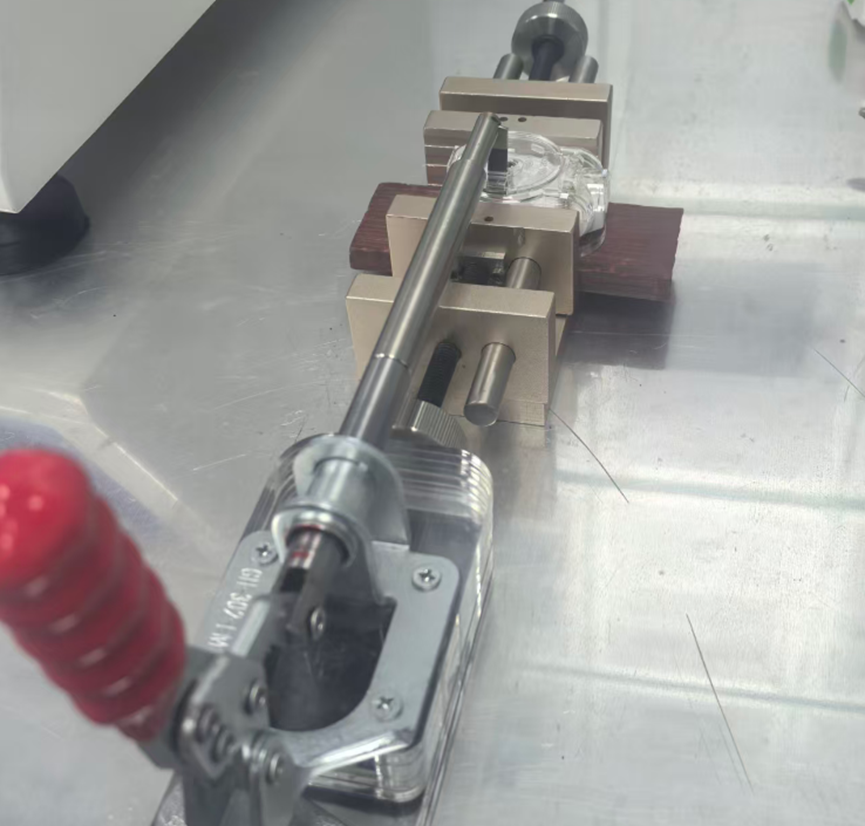

1、折弯试验

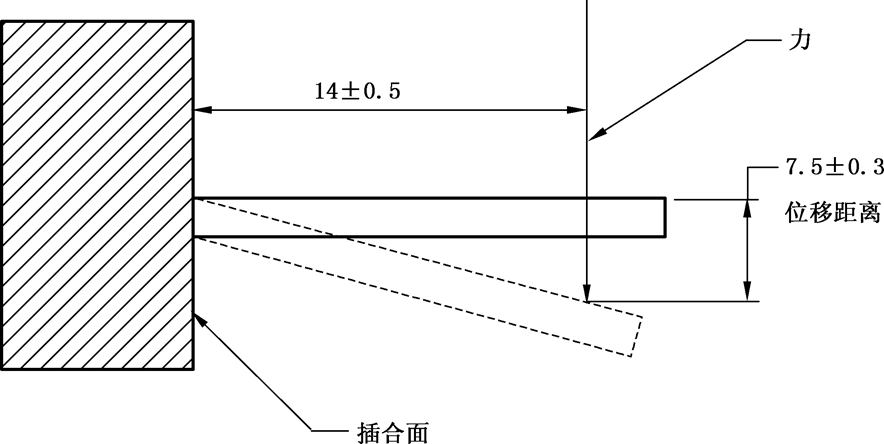

要求在距离插头插合面14±0.5mm处施加力，来回折弯20个完整循环（插销从力的施加点开始的位移距离应为7.5±0.3mm，然后将插销推回到起始点为一个循环），试验后，插销不应断裂。

2、滚筒试验

滚筒试验带绝缘护套插销插头与不带绝缘护套插销插头的要求有差异，带绝缘护套插销的插头，做滚筒试验时，每跌落100次需要通过对应插座的检查（检查是否能顺利插头插孔），并可以手工校正。试验之后，也需要通过校正后用相应的插座进行检查。

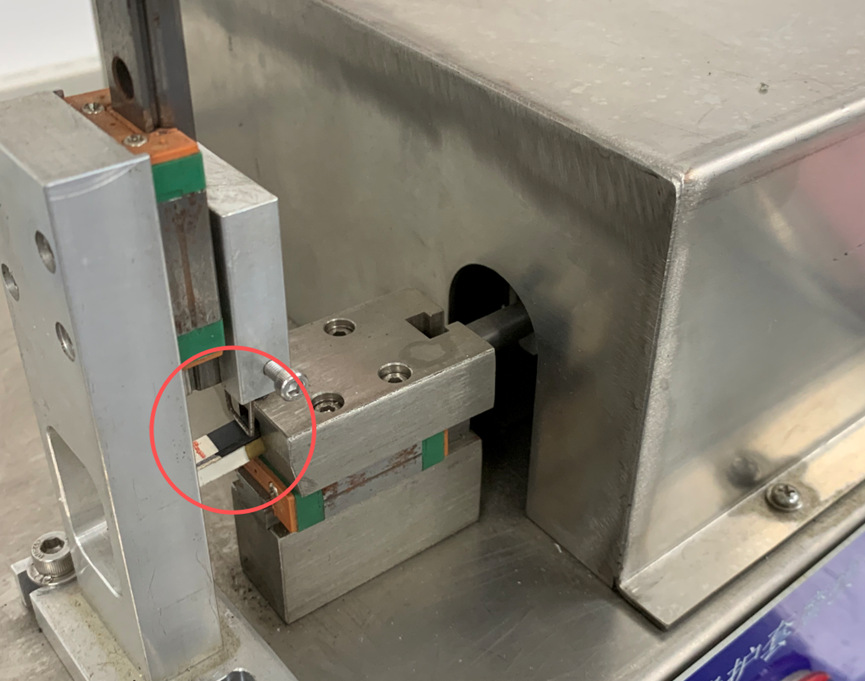

3、插销绝缘护套的耐磨试验

插销的绝缘护套要进行耐磨试验，U形钢丝施加4N力在绝缘护套及插销上来回往复运动20000次（每个方向各10000次），行程9mm（其中7mm在绝缘护套上），试验之后，要求绝缘护套不应磨穿或起皱。

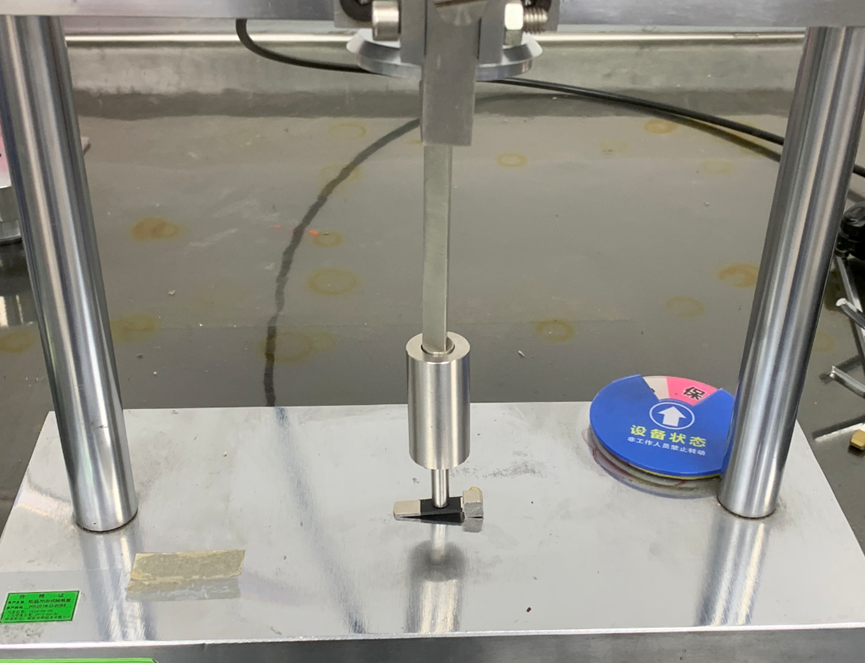

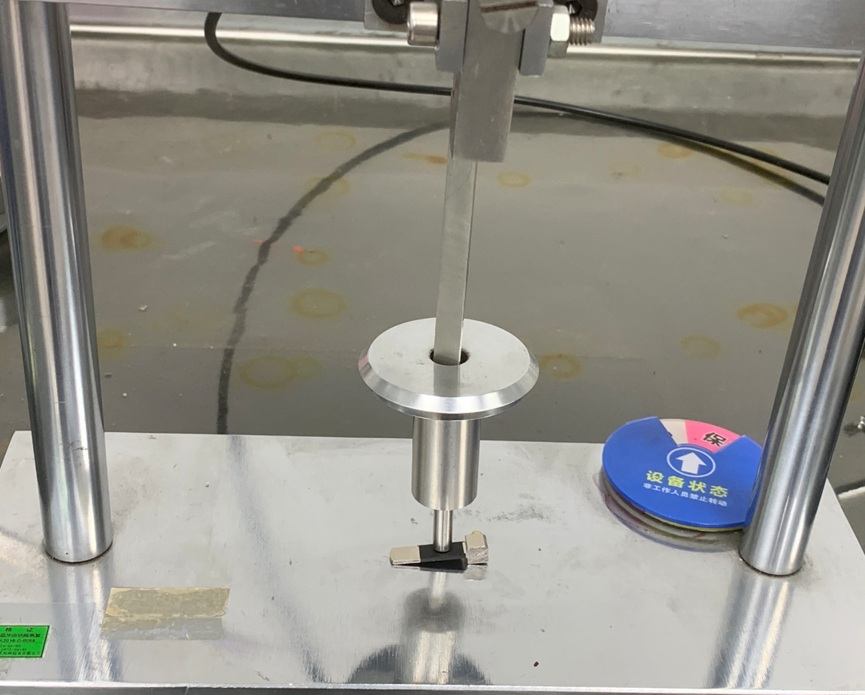

4、低温冲击试验

对绝缘护套进行低温冲击，落锤的质量是100±1g，将放在厚40mm海绵橡胶垫上的装置，连同试样一起放进温度为-15±2℃的冷冻箱里至少24 h，落锤冲击高度100mm，对绝缘护套连续冲击4次，每次冲击之间，试样要转动90度，试验后进行检查，绝缘护套应无正常或校正视力下可见的裂痕。
