案例｜仅通过插合方式进行接地连接的方式不被允许

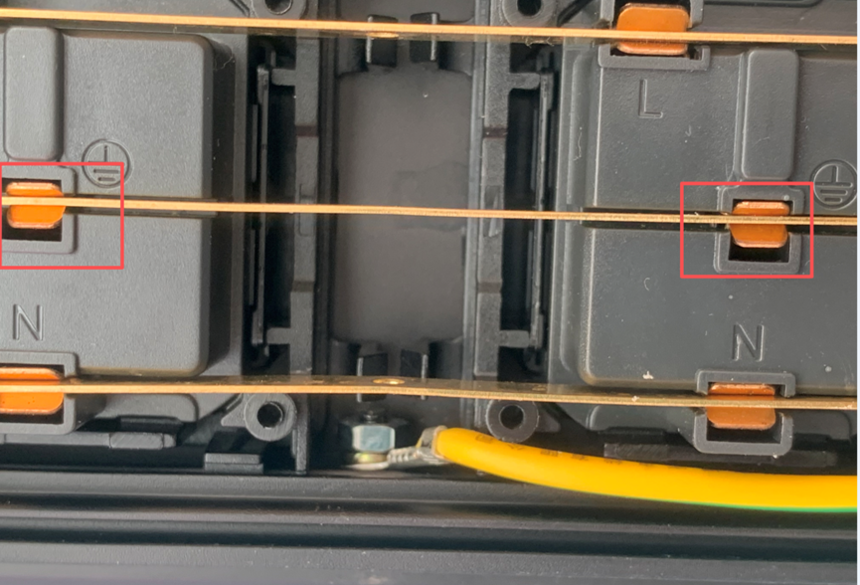

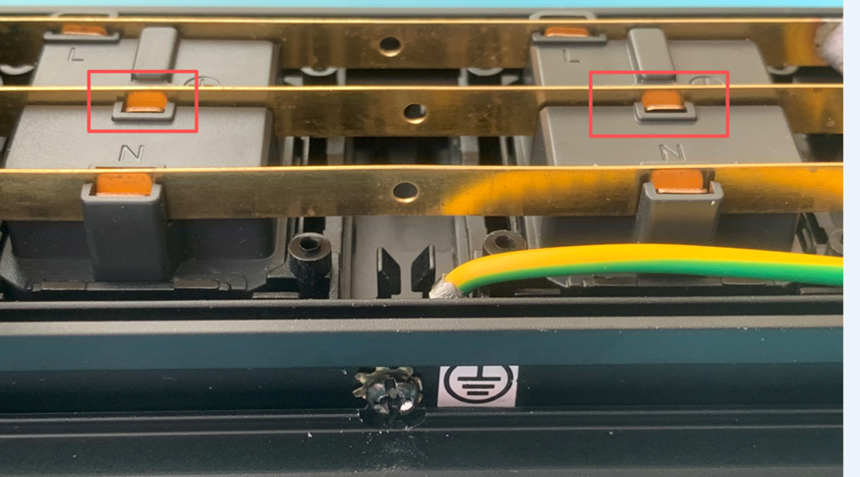

在近期发现在一些多位延长线插座及多位明装式墙壁插座产品上，仅使用插合方式连接不同功能件的接地电路实现接地连续性，如下图：

上例的这种接地连接方式不符合GB/T 2099.1-2021第11.2条“除了上述连接之外，接地电路的各个部分应成为一个完整导体，或者是用铆钉、焊接等办法可靠地连接在一起”的要求，不被允许！此外：

对于L/N电路，在满足其它章节要求（如温升）的前提下，允许使用这种插接方式进行线路连接；

带金属面板的固定式插座，其金属面板与接地端子的连接，则允许使用这个插合方式（采用实心插销和弹性插套即可满足）。
